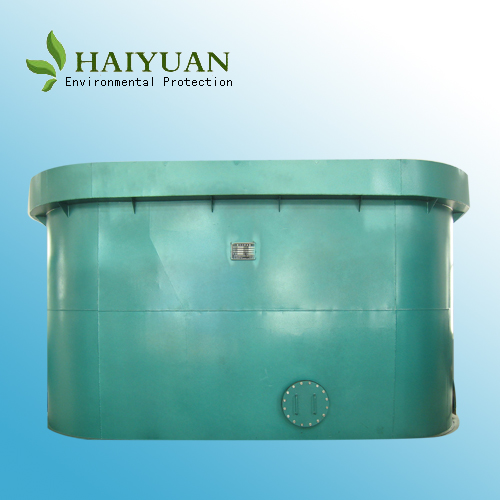

KGL重力式凈水器
一、產品介紹
KGL重力式凈水器是以地面水為水源，集反應、沉淀、過濾于一體的一元化凈水設備，如再配以投礬、消毒即可成為一個具有全套功能的凈水站（廠）。該設備采用折板反應、高效斜管沉淀、多層濾料過濾等先進工藝，設備工藝參數合理，結構緊湊，操作管理方便，出水負荷率高、凈化效果好、設備性能運行穩定可靠，對江、河、湖、庫等源水均能適應。本系列產品廣泛的適用于城鎮、小區村鎮、工礦企業、學校、車站、碼頭、建筑及野外作業、游覽區、部隊營區等生活用水和工業用水的凈化處理。
二、設備性能
1.設備表面負荷率：7.5-10.0m3/h.m2
2.原水濁度：適合于500-1000度以內（如與超快速沉淀器配套，原水濁度可放寬到3000度）
3.出水濁度：3-5度
4.過濾濾速：V=10m/h
5.沖洗歷時：W=14L/m2.S
6.沖洗歷時：T=4.0-6.0min
7.總停留時間：T總=40min
8.水頭損失：<1m
9.進水壓力：≥0.05Mpa
10.反洗壓力：≥0.10MPa
三、規格及尺寸
| 型號 |
處理量(m3/h) |
外型尺寸 |
反沖歷時 |
反沖水量 (m) |
反沖泵功率(KW) |
運行重量 |
| KGL-5 |
5 |
1500×1200×3200 |
4-6 |
1.7 |
3 |
8000 |
| KGL-10 |
10 |
2200×1500×3200 |
4-6 |
3.5 |
5.5 |
13000 |
| KGL-15 |
15 |
2200×1600×3200 |
4-6 |
5.0 |
7.5 |
18000 |
| KGL-20 |
20 |
3000×2200×3200 |
4-6 |
7.0 |
11 |
24000 |
| KGL-30 |
30 |
3800×2200×3200 |
4-6 |
10 |
15 |
34000 |
| KGL-40 |
40 |
4500×2200×3200 |
4-6 |
13.5 |
18.5 |
40000 |
| KGL-50 |
50 |
5600×2200×3200 |
4-6 |
17 |
18.5 |
48000 |
| KGL-60 |
60 |
6600×2200×3200 |
4-6 |
20 |
30 |
55000 |
| KGL-80 |
80 |
7800×2500×3200 |
4-6 |
27 |
30 |
70000 |
| KGL-100 |
100 |
9500×2500×3200 |
4-6 |
34 |
40 |
85000 |
四、凈水器的水處理工藝流程和應用范圍
（一）KGL系列凈水器為重力式凈水器。
凈水器投加礬及氯可在泵前投加，如設有管式混合器則宜在管式混合器前利用水射器投加。
如采用紫外線或臭氧消毒，則消毒宜在凈水器出水管進行。
（二）凈水器的應用范圍
凈水器使用范圍有江河水（包括長江、黃河、珠江）、湖水、庫水、塘水及需要深度處理的井水，也可用于某些工業水處理。其濁度適于度1000以下，如與超速沉淀器配套，其源水濁度可放寬到5000度左右。
上述工藝流程的凈水器可以除去顆粒雜質、懸浮膠體、藻類、微生物和細菌及病毒，還可以除嗅味和部分鐵、錳處理后水質清澈、透明，無色無味，達到國家規定的飲用水濁度指標。
五、凈水器反沖水量、反沖水泵表
|
型 號 |
反沖強度（1/m2.S） |
反沖歷時 |
反沖水量 |
反沖水泵型號 |
配電機 |
電機功率（KW） |
|
KGL-5 |
14 |
4 |
1.7 |
IS65-50-160A |
Y100L-2 |
3 |
|
KGL-10 |
14 |
4 |
3.5 |
IS80-65-125 |
Y132S2-2 |
5.5 |
|
KGL-15 |
14 |
4 |
5.0 |
IS100-80-125A |
Y132S2-2 |
7.5 |
|
KGL-20 |
14 |
4 |
7.0 |
IS100-80-125 |
Y160M1-2 |
11 |
|
KGL-30 |
14 |
4 |
10 |
IS150-125-250A |
Y160L-4 |
15 |
|
KGL-40 |
14 |
4 |
13.5 |
IS150-125-250 |
Y180M1-4 |
18.5 |
|
KGL-50 |
14 |
4 |
17 |
IS150-125-250 |
Y180M-4 |
18.5 |
|
KGL-60 |
14 |
4 |
20 |
IS200-150-250 |
Y200L-4 |
30 |
|
KGL-80 |
14 |
4 |
27 |
S250-14 |
Y200L-4 |
30 |
|
KGL-100 |
14 |
4 |
34 |
S300-19A |
Y225S-4 |
40 | |
|
|
|
|
|
|
 |
